BW-DVR

動態電壓恢復器

DVR對電壓暫降、驟升、中斷、多電源切換免疫
保障敏感負荷電壓質量
柔性退出、隔離輸出

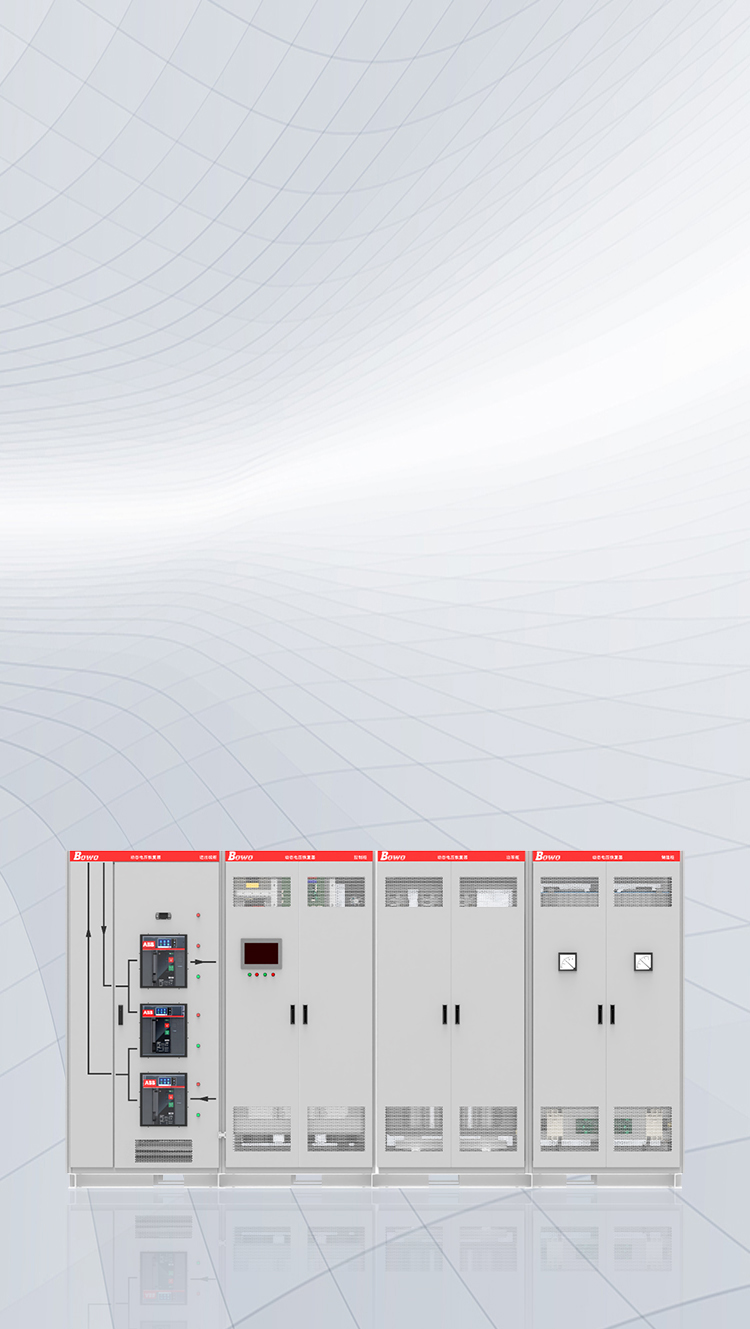

動態電壓恢復器DVR圖片

動態電壓恢復器DVR手機圖片

電壓暫降介紹

電壓暫降定義

根據國標GB/T 30137-2013：
電壓暫降被定義為電壓RMS降低至額定值的90%～10%，且歷時10ms~1min又重新恢復的現象。

電壓暫降三性

暫降事件頻發——必然性
暫降時間難測——偶然性
暫降危害巨大——嚴峻性

電壓暫降介紹

DVR產品介紹

動態電壓恢復器DVR的待機模式

電網電壓正?！龣C(jī)模式

動態電壓恢復器BW-DVR晶閘管電子開關導通，負載由電網直接供電。
運行特點：高效運行，實時監測

動態電壓恢復器DVR的補償模式

電網電壓異常——補償模式

電壓暫降、驟升或短時中斷時，快速切斷晶閘管電子開關，同時啟動IGBT功率模塊，負載與電網隔離，動態電壓恢復器BW-DVR為負載供電。
運行特點：快速響應，隔離輸出

動態電壓恢復器DVR的復模式

電網電壓恢復穩定——恢復模式

動態電壓恢復器BW-DVR輸出的電壓波形與電網波形進行同步后，接通晶閘管電子開關，重新由電網給負載直接供電。
同時為儲能電容柜補充損耗的能量。
運行特點：柔性退出，無縫切換

動態電壓恢復器DVR的故障檢修模式

故障檢修模式

當動態電壓恢復器BW-DVR設備出現故障或計劃?rùn)z修時，切換到旁路回路供電；維護完成后，設備自動恢復運行。
運行特點：快速旁路，自動恢復

為了滿足客戶最基本的電氣穩定性要求

出色的補償效果

100%

電壓100%全補償

<2ms

響應時間小于2ms

3 / 1

三相/單相電壓補償

動態電壓恢復器BW-DVR可快速響應，以防止電壓跌落和電壓驟升以及持續的電壓調節。
即使電壓降到零，動態電壓恢復器BW-DVR仍然可以支撐100％額定電壓的負載，響應時間小于2ms。

動態電壓恢復器DVR擁有出色的補償效果

DVR產品特點

高效運行、快速響應

能耗低，運行效率達99.2%
響應快，全響應時間低于2ms

長壽命、免維護

壽命長，設計壽命20年以上
免維護，拓?fù)浜?jiǎn)單

高可靠性、多冗余設計

可靠性強，控制電源交直流供電
多冗余備份設計

強大的過載能力

過載能力強
上百千安級抗沖擊能力

綠色運行、不產生諧波污染

綠色環保
不會對電網造成諧波污染

DVR技術參數

系統額定電壓	400V（208V-750V）
補償工作電壓	低電壓補償范圍 0-85% 額定電壓；高電壓補償范圍 115%~130% 額定電壓
補償容量(kVA)	≤100	150	200	300	400	500	600	800
補償時間	3s	3s	2s	3s	2s	4s	3s	2s
外形尺寸	1000*800	1200*800		1800*800		2600*1000		4000*1000
續-補償容量(kVA)	1000	1250		1600		2000		2500
續-補償時間	1s	1s		0.4s		0.4s		0.4s
續-外形尺寸	4400*1000	5000*1000		5000*1000		6400*1000		8000*1000
工作頻率	48.5Hz ~ 51.5Hz
裝置響應時間	＜2ms
補償電壓不平衡度	＜3%
電壓補償精度	＜2%
整機效率	＞99%（非補償狀態，P≥300kW 設備)
電壓總諧波畸變率	＜4%
工作環境溫度	-25℃ ~ +45℃
測試精度	0.2μu ~ 1.5μu 內精度不低于2%
保護	具備必要保護，且保護動作時不影響負載正常供電
工作濕度	0 ~ 95% 無結露
噪聲	非補償、充電工況條件下≤60dB( 在距離設備1米處測量)
壽命	維護壽命20年
注：上表中尺寸針對 400V 電壓等級設備，柜體高度標準尺寸均為2200mm，其他電壓等級設備尺寸與東方博沃溝通獲取。
